El

Opdateret: 2026-09-01
Omfang: elinstallation i hovedhuset, gruppetavle, jordforbindelse, kraftinstallation i køkken samt elektrisk færdiggørelse af varmepumpe

Oprindelige fund i elinstallationsrapporten

Elinstallationsrapporten fra april 2026 indeholder fire dokumenterede ulovlige installationsforhold. De spores som CR-018–CR-021 i ../condition-remediation-register.md:

• køkken: kabel/rør er ikke korrekt ført ind i dåsen bag stikkontakt/afbryder;
• stue: for store/ubrugte åbninger ved dåse bag stikkontakt/afbryder;
• stue: kabel/rør er ikke korrekt ført ind i dåsen bag stikkontakt/afbryder;
• udvendigt: fleksibelt kabel anvendt som fast installation.

DOCUMENTED — Rapporten angiver ikke i sig selv, at gruppetavlen er usikker, brandfarlig eller defekt, og den angiver heller ikke generelt manglende beskyttelsesjord som et af de fire fund. Senere bekymringer om disse forhold har derfor separat provenance og må ikke fremstilles som fund fra rapporten.

Senere observationer og forhold

• CONFIRMED_BY_USER — Ved installationen af varmepumpen blev det konstateret, at den eksisterende stikkontakt, der blev anvendt, ikke havde beskyttelsesjord. Der blev ført en jordleder frem mod udedelen som forberedelse til en senere permanent jordløsning.
• CONFIRMED_BY_USER — Project Owner har oplyst, at den tidligere køkkeninstallation med 3-fase / almindeligvis omtalt som 380 V manglede jord før den aktuelle elrenovering. Dette bevares som et brugerbekræftet historisk forhold.
• CONFIRMED_BY_USER — Den 2026-08-17 blev der under forberedelsen til det nye gulv identificeret et kabel, der kom op gennem gulvet ved den eksisterende 3-fase/400 V-installation i køkkenet. På daværende tidspunkt var det uklart, hvilken kreds kablet tilhørte, og det skulle spores før skjulning eller ændring.
• CONFIRMED_BY_USER — Ved en tidligere fase, i forbindelse med nedtagelsen af væggen mellem køkken og stue, blev den gamle ledning fra tavlen over loftet til den tidligere 380 V-kontakt fjernet. Denne installation fortsatte videre under huset og var via jordført kabel ført til værkstedet og det gamle toilet. Denne tidligere forsyning til værksted og gammelt toilet er dermed afmonteret og indgår ikke i den nuværende installation.

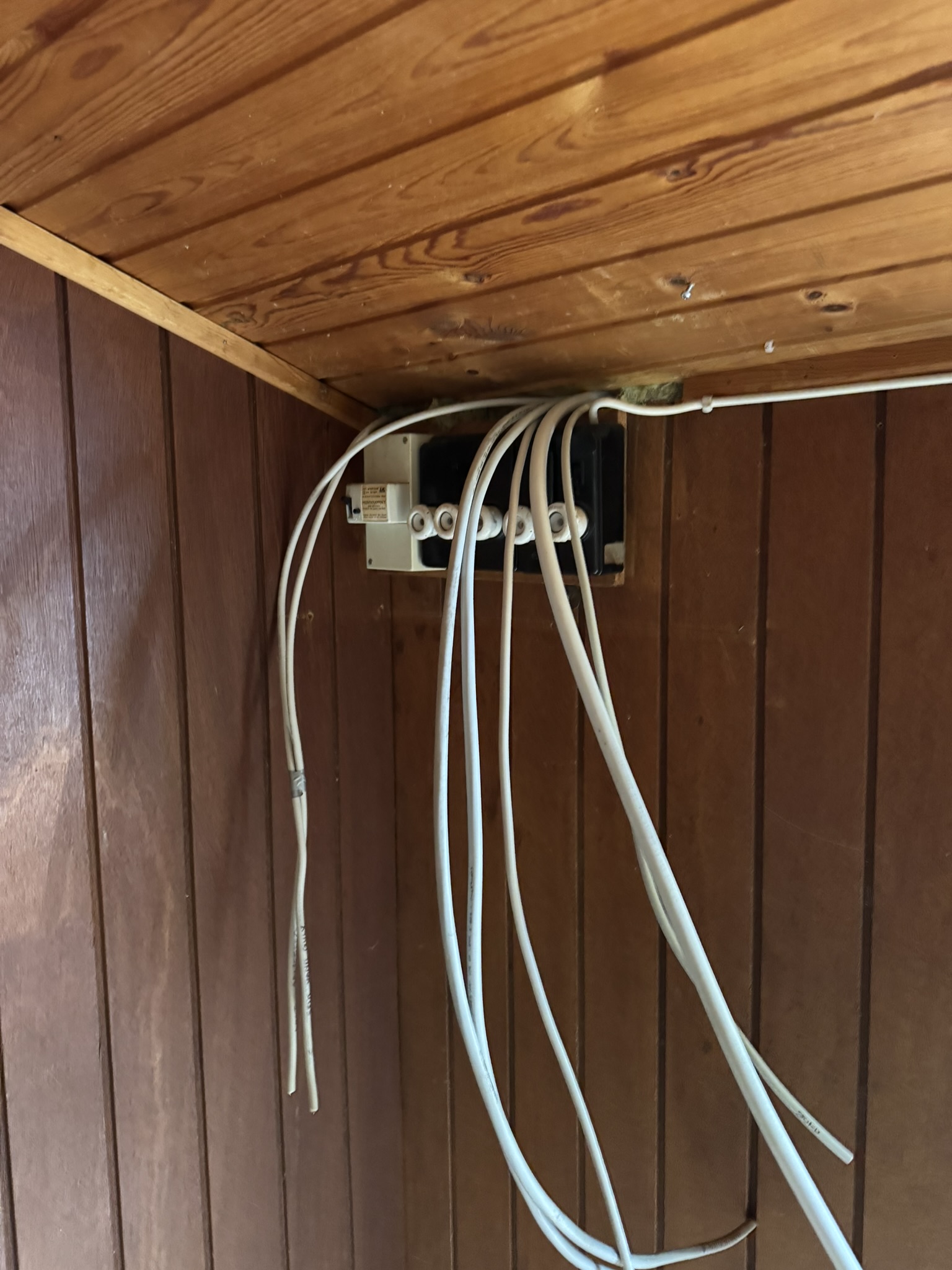

• CONFIRMED_BY_USER — Project Owner vurderede den tidligere gruppetavle som meget gammel og ønskede dens egnethed vurderet som led i den samlede elrenovering.
• DOCUMENTED — SUPPLIER RECOMMENDATION — Domiciel anbefalede udskiftning af gruppetavlen til en ny løsning med automatsikringer, to fejlstrømsafbrydere og reservekapacitet og oplyste en forventet pris på 7.999 kr. inklusive tavle og arbejdsløn. Se ../suppliers/domicil.md.

Foreløbig as-built-status — 2026-08-31

Følgende er CONFIRMED_BY_USER som registrering af den fysisk udførte installation. Det er en foreløbig as-built-baseline og erstatter ikke den autoriserede elinstallatørs slutmålinger, beskyttelsesdata, gruppeskema eller øvrige lovpligtige færdigdokumentation.

Rækkefølge / facade-close gate

Alle planlagte skjulte elkabler i de berørte ydervægge blev trukket, før væggene blev lukket med isolering, vindspærre og udvendige facadebrædder. Grænsefladen mellem skjult kabelføring og facadeopbygningen registreres derfor som gennemført.

Kabeltyper og dedikerede forsyninger

Funktion	Kabel / leder	Aktuel fysisk status
Almindelige lys- og stikkontaktgrupper	3 × 1,5 mm²	Installeret som to separate 230 V-grupper
Vandvarmer	3 × 2,5 mm²	Egen gruppe; kabel fremført; apparat endnu ikke monteret; kabel afsluttet med endemuffe
Varmepumpe	3 × 2,5 mm²	Egen gruppe; permanent stik/stikkontakt-forbindelse etableret, så varmepumpen kan frakobles fysisk, bl.a. i sommerperioden
Komfur	5 × 2,5 mm²	Egen gruppe; kabel fremført og tilsluttet ved komfur
Elbil	5 × 6 mm²	Egen gruppe; kabel fremført til fremtidigt udvendigt ladepunkt; ladeboks ikke monteret; kabel afsluttet med endemuffe
Jordleder fra tavle til jordspyd	10 mm²	Etableret mellem gruppetavlens område og jordspyd; endelige måle-/testdata for jordforbindelsen afventer elektrikerens dokumentation

Almindelig gruppe 1

CONFIRMED_BY_USER — Gruppe 1 omfatter:

Soveværelse

• 2 × stikkontakt/”grisetryne” ved sengeborde;
• 1 × enkelt stikkontakt med afbryder ved skrivebord;
• 1 × lampeudtag.

Nyt badeværelse

• 1 × stikkontakt med afbryder ved håndvask;
• 1 × loftudtag til lys;
• 1 × loftudtag/fremføring til ventilator.

Udvendigt

• 1 × udendørs stikkontakt;
• 2 × udendørs lampeudtag;
• 1 × fremført udendørs kabel til senere forsyning af værkstedet og det gamle toilet. Kablet er endnu ikke tilsluttet i den ydre ende og er afsluttet med endemuffer.

CONFIRMED_BY_USER — Den nye fremføring til værksted og gammelt toilet hører til gruppe 1 / soveværelseskæden. Den erstatter funktionelt den tidligere forsyningsvej, der blev afmonteret i forbindelse med nedtagelsen af væggen mellem køkken og stue.

Almindelig gruppe 2

CONFIRMED_BY_USER — Gruppe 2 omfatter de øvrige almindelige lys- og stikkontaktpunkter, som ikke ligger på en dedikeret gruppe.

Stue / køkken — afstemt fysisk punktoversigt 2026-09-01

• 1 × stikkontakt/”grisetryne” til standerlampe til højre for terrassedøren;
• 1 × stikkontakt/”grisetryne” under gruppetavlen;
• 1 × stikkontakt/”grisetryne” til køleskab;
• 1 × dobbelt stikkontakt ved fastnet;
• 1 × dobbelt stikkontakt ved køkkenbord;
• 1 × enkelt stikkontakt med afbryder ved hoveddøren;
• 1 × lampeudtag over spisebord;
• 1 × lampeudtag til køkkenlys;
• 1 × fremført kabel til kontakt/stikkontakt i køkkenskab.

CONFIRMED_BY_USER — I samme stue/køkken-område findes desuden følgende dedikerede tilslutninger, som ikke tælles som punkter på almindelig gruppe 2:

• 1 × stikkontakt/”grisetryne” til varmepumpen — varmepumpen har sin egen dedikerede gruppe; der er kun dette ene varmepumpepunkt;
• 1 × fremført ledning til vandvarmer — egen dedikeret gruppe;
• 1 × fremført ledning til komfur — egen dedikeret gruppe.

Udvendigt

• 1 × udendørs stikkontakt;
• 1 × udendørs lampeudtag.

De udvendige stikkontakt- og lampepunkter, som endnu ikke er monteret, registreres som fremførte kabler med midlertidig afslutning med endemuffe.

Afmonteret tidligere synlig installation og overgang til skjult installation

CONFIRMED_BY_USER — Som led i den aktuelle elrenovering afmonterede elektrikeren den tidligere synlige installation i hovedhuset, herunder:

• synlige ledninger til lampeudtag og stikkontakt i soveværelset;
• den synlige videreføring fra soveværelset til området for det nye badeværelse, hvor der tidligere var en stikkontakt;
• den synlige ledning videre til belysningen i udestuen;
• den tidligere synligt førte kontaktinstallation i stuen, som Pribo havde etableret midlertidigt og som Project Owner ikke ønskede bevaret.

CONFIRMED_BY_USER — Den tidligere synlige kontaktinstallation i stuen erstattes nu af den registrerede dobbelte stikkontakt med afbryder med skjult kabelføring.

CONFIRMED_BY_USER — Den aktuelle hovedhusinstallation er herefter udført med skjult kabelføring i væggene i de ombyggede områder; de tidligere synlige ledningsføringer nævnt ovenfor er afmonteret.

Tidligere forsyning til værksted og gammelt toilet — afmonteret

CONFIRMED_BY_USER — Før den aktuelle as-built-installation fandtes en forsyningsvej fra gruppetavlen over loftet til den tidligere 380 V-kontakt ved køkken/stue. Herfra fortsatte et kabel videre under huset og derefter jordført til værkstedet og det gamle toilet.

CONFIRMED_BY_USER — I forbindelse med nedtagelsen af væggen mellem køkken og stue blev ledningen over loftet til den tidligere 380 V-kontakt samt den videre gamle forsyningsforbindelse afmonteret. Den gamle jordførte forsyning til værksted og gammelt toilet skal derfor ikke opfattes som aktiv.

CONFIRMED_BY_USER — Der er i stedet etableret en ny fremføring fra gruppe 1 til udvendigt brug for senere elforsyning af værkstedet og det gamle toilet. Den nye fremføring er aktuelt afsluttet med endemuffer og afventer senere tilslutning/færdiggørelse.

Anneksforsyning

CONFIRMED_BY_USER — Det eksisterende kabel, som kommer fra annekset til hovedhusets tavleområde, blev genetableret/tilsluttet i den nye gruppetavle af elektrikeren som led i tavlearbejdet. Anneksets eksisterende el-forsyning er dermed videreført efter udskiftningen af tavlen.

IMAGE OBSERVATION — De skarpere tavlefotos fremsendt 2026-09-01 viser mærkningen “ANNEKS MAX 10 A” på øverste række. Det støtter, at anneksforsyningen er beskyttet som en særskilt maks. 10 A-gruppe. Den synlige automatsikring ved mærkningen er Schneider Electric Resi9 og mærket C10. Den præcise interne lederføring bag afdækningen er ikke dokumenteret af fotoet.

Dedikerede grupper

CONFIRMED_BY_USER — Der er fremført fire dedikerede kredse/grupper:

1. vandvarmer;
2. varmepumpe;
3. komfur;
4. elbil.

Elbilkablet, der også omtales under de udvendige installationer, er den samme ene dedikerede elbilforsyning og ikke en ekstra kreds.

Gruppetavle — visuel as-built-registrering 2026-09-01

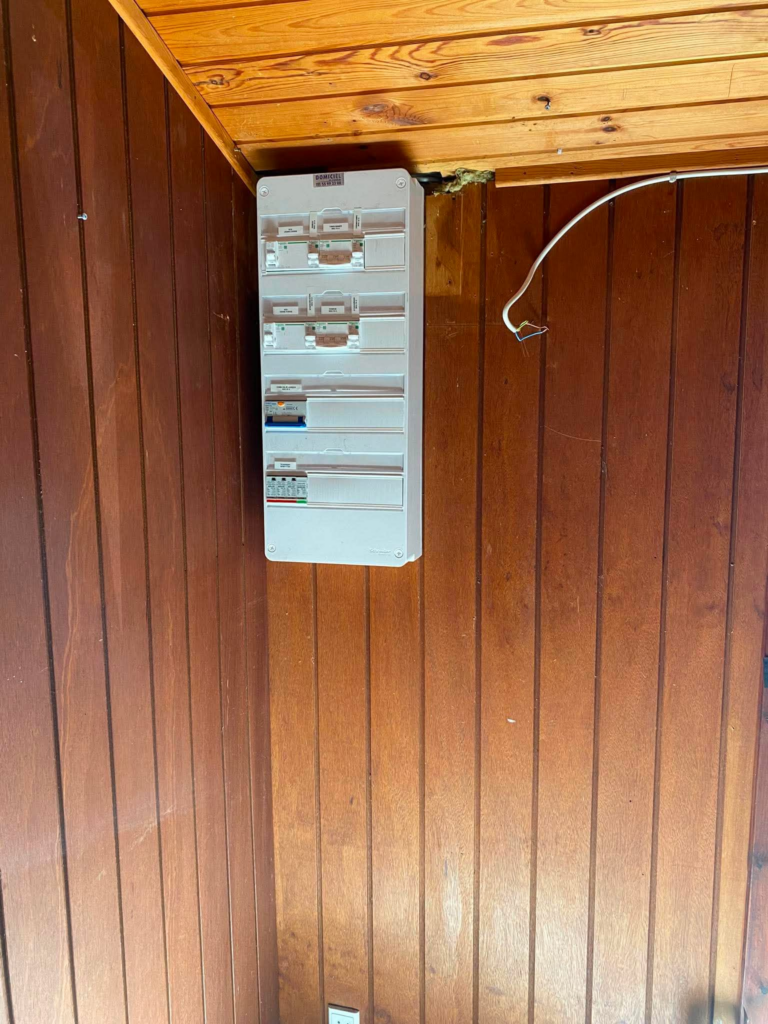

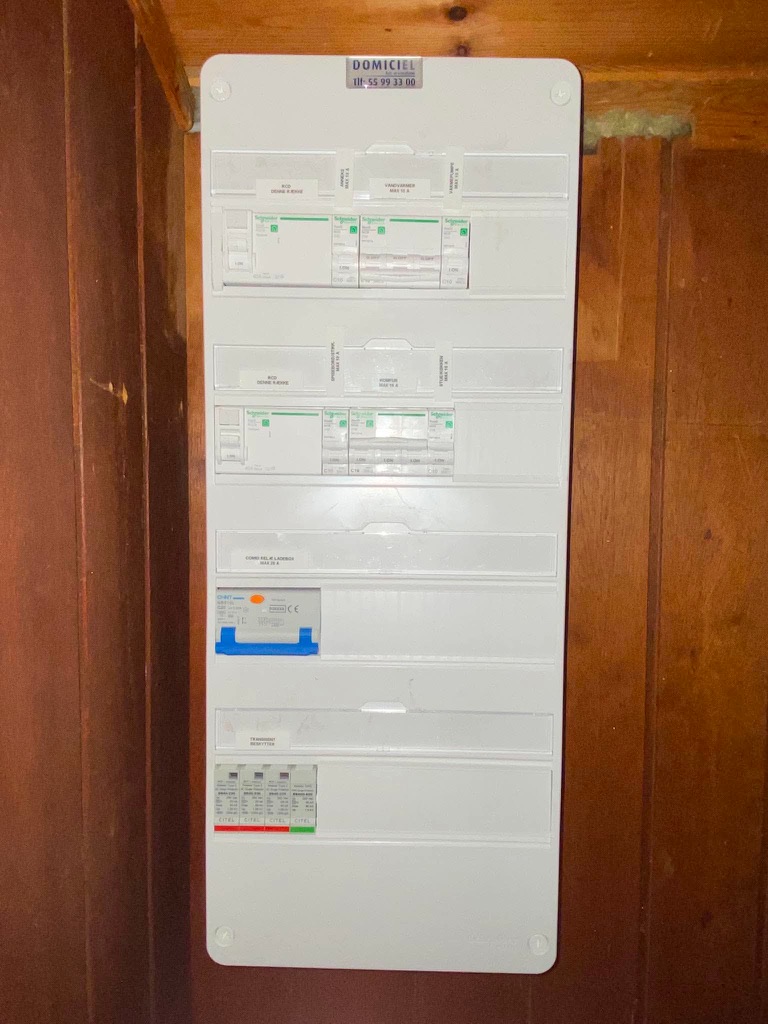

CONFIRMED_BY_USER / IMAGE OBSERVATION — Domiciel har installeret en ny Schneider Electric-gruppetavle. Fire skarpere fotos fremsendt af Project Owner 2026-09-01 gør en væsentligt mere præcis visuel registrering mulig.

Synlig mærkning og komponentdata:

Tavleafsnit / mærkning	Visuelt aflæselige data	Status / note

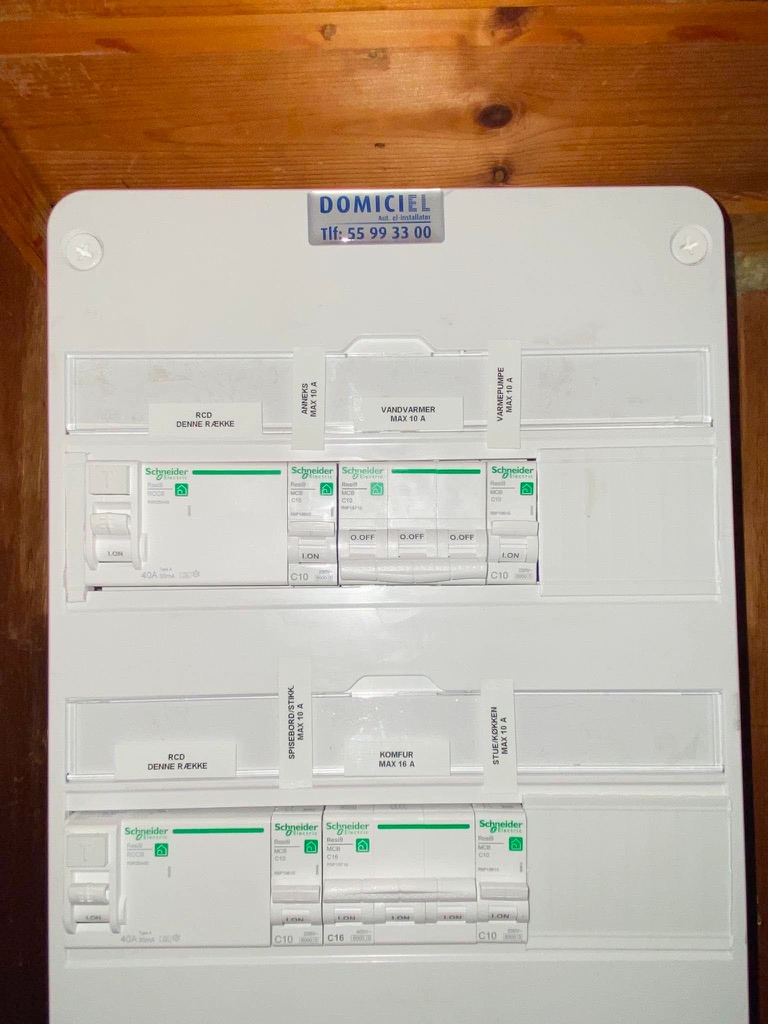

Øverste række – RCD	Schneider Electric Resi9, 40 A / 30 mA	Foto viser mærkning RCD DENNE RÆKKE
Anneks	MAX 10 A; synlig Schneider Resi9 MCB C10	Under samme øverste række
Vandvarmer	MAX 10 A; synlig gruppe mærket C10	Den flerpolige afbryder/gruppe står O.OFF på foto; apparatet er fortsat ikke monteret
Varmepumpe	MAX 10 A; synlig Schneider Resi9 MCB C10	Under øverste RCD

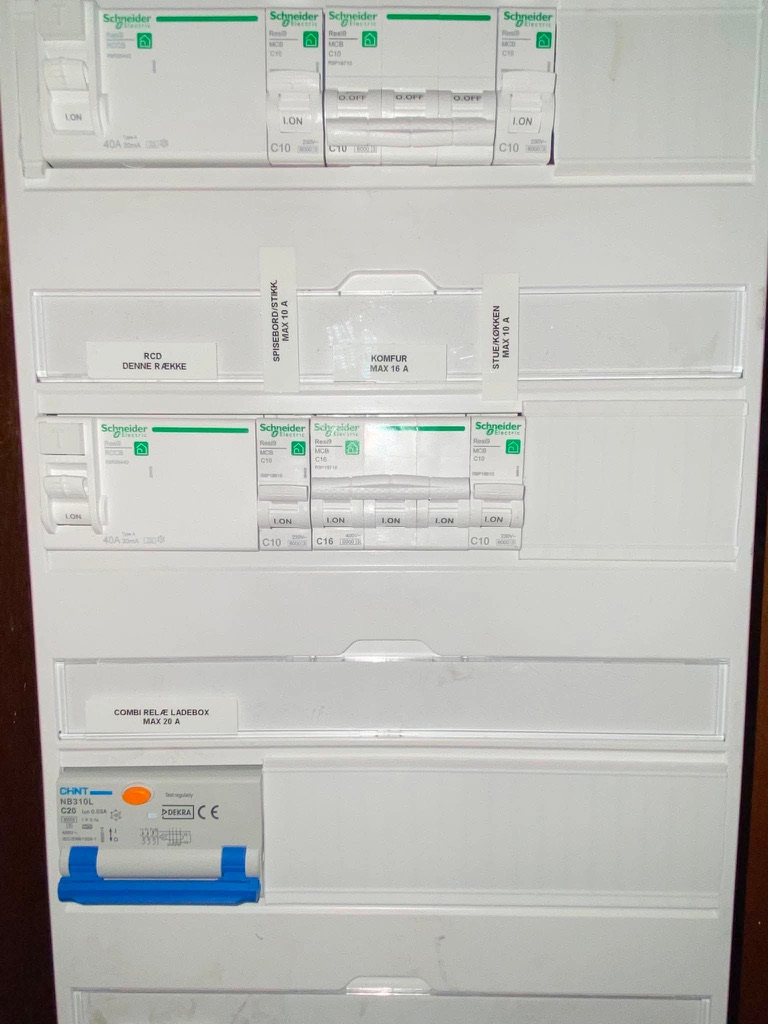

Anden række – RCD	Schneider Electric Resi9, 40 A / 30 mA	Foto viser mærkning RCD DENNE RÆKKE
Spisebord/stik	MAX 10 A; synlig Schneider Resi9 MCB C10	Under anden RCD
Komfur	MAX 16 A; synlig flerpolet gruppe mærket C16	Under anden RCD
Stue/køkken	MAX 10 A; synlig Schneider Resi9 MCB C10	Under anden RCD

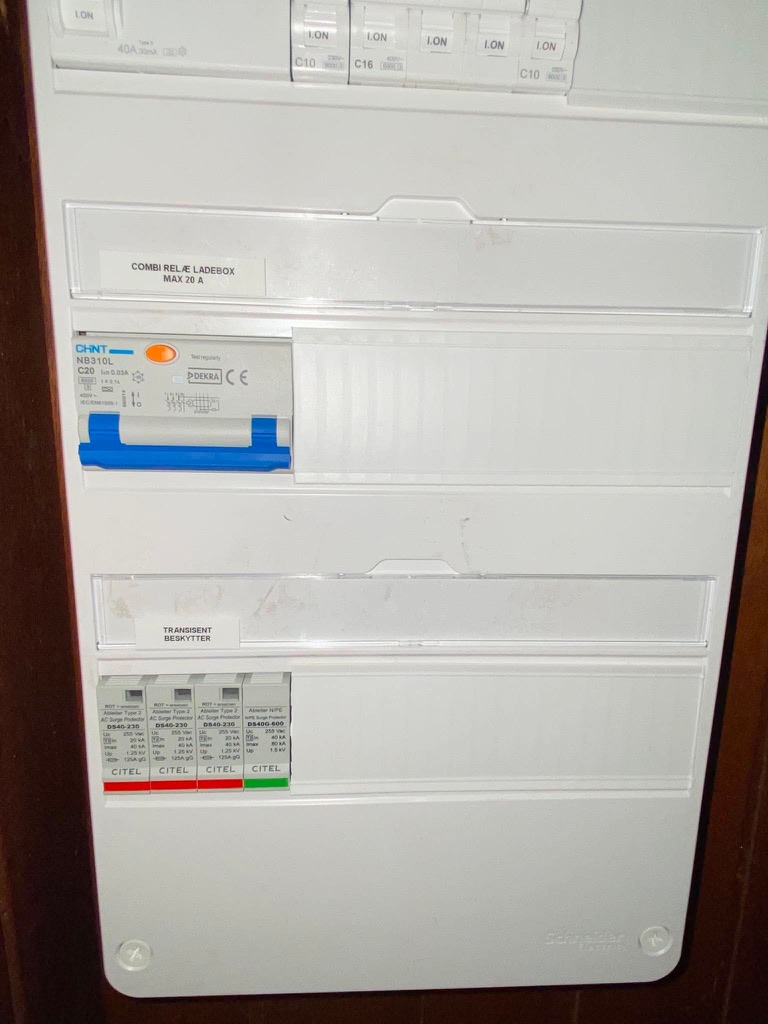

Ladeboks	Tavlemærkning COMBI RELÆ LADEBOX MAX 20 A	CHINT NB310L, mærket C20 og IΔn 0,03 A; selve ladeboksen er ikke installeret, og det udvendige 5×6 mm² kabel er fortsat inaktivt/afsluttet
Transientbeskyttelse	Tavlemærkning TRANSIENT BESKYTTER	Fire synlige CITEL-moduler; tre fase-/aktive moduler og ét N/PE-modul kan ses. Foto dokumenterer overspændings-/transientbeskyttelse, men ikke måle-/testresultater

IMAGE OBSERVATION — Tavlen har desuden tydelig installatørmærkning DOMICIEL – Aut. el-installatør. Der er fortsat betydelig ledig modulplads i tavlen.

IMAGE OBSERVATION — Fotoet dokumenterer de ovenstående mærkninger og frontdata, men ikke den skjulte interne kabelføring, terminaltilslutninger, selektivitet, beregningsgrundlag, jordmodstand eller elektrikerens måleresultater. Frontmærkningen behandles derfor som dokumenteret visuel as-built-information og ikke som erstatning for installatørens slutdokumentation.

Åbne færdigdokumentationsdata

De nye fotos reducerer flere tidligere åbne punkter, men as-built-dokumentationen bør fortsat færdiggøres, når pålidelige kilder foreligger for:

• endelig formel gruppe-/kredsnummerering, hvis elektrikeren har et separat gruppeskema ud over frontmærkningen;
• præcis fordeling og intern tilslutning af kredse bag de to synlige 40 A / 30 mA RCD’er;
• fuldstændige produktnumre og polkonfiguration for alle automater/beskyttelseskomponenter, hvor dette er relevant;
• endelig tilslutning, beskyttelse og eventuel lokal fordeling for den nye forsyning til værksted og gammelt toilet;
• målt/testet jordforbindelse og dokumentation for jordspyd;
• kontinuitet, isolation og øvrige idriftsættelses-/testresultater, hvor de er dokumenteret;
• endelig status på fundene CR-018–CR-021 fra rapporten fra april 2026;
• eventuelt gruppeskema eller slutdokumentation fra elektrikeren.

Krævet teknisk afstemning

Før elarbejdsstrømmen kan betragtes som fuldt dokumenteret og lukket, bør dokumentationen fra en autoriseret elinstallatør muliggøre afstemning af mindst:

1. de fire dokumenterede rapportfund CR-018–CR-021;
2. den endelige jordforbindelse samt målt/testet resultat;
3. endelig opbygning af gruppetavlens beskyttelseskomponenter og gruppeskema;
4. beskyttelsesjord og beskyttelse på køkkenets/komfurets 3-fase/400 V-installation;
5. permanent forsyning og beskyttelse til varmepumpen;
6. den dedikerede elbilforsyning og senere krav til beskyttelse ved ladepunkt;
7. genetableret anneksforsyning og dens tavle-/beskyttelsesdata;
8. den nye fremføring til værksted og gammelt toilet, herunder senere tilslutning, beskyttelse og eventuel lokal fordeling;
9. endelige test-/idriftsættelsesdata for den nye installation, hvor relevant.

Kobling til condition/remediation-register

De senere elektriske forhold ovenfor er varig teknisk viden, selv om de ikke var fund i elinstallationsrapporten fra april 2026. De bør repræsenteres i condition/remediation-livscyklussen med separat provenance, når registeret næste gang udvides; de må ikke omnummereres, som om de stammede fra rapporten.

Forsikringsrelevans

Elektriske eller andre senere konstaterede mangler kan potentielt være relevante for ejerskifteforsikringen. Forsikringsrelevans er en separat vurdering fra selve det fysiske forhold. Et teknisk forhold bør fortsat spores som ét forhold, mens en eventuel forsikringssag kobles til dette frem for at oprette en konkurrerende teknisk sandhed.

Der drages ingen konklusion om forsikringsdækning i dette dokument.
